A seleção apropriada de roscas é crucial em sistemas de tubulação e conexões industriais, garantindo a segurança, eficiência e confiabilidade das instalações. Entre os padrões mais comuns globalmente, encontram-se as roscas NPT (National Pipe Thread) e BSP (British Standard Pipe). Este artigo fornece um guia detalhado sobre as tabelas de roscas NPT e BSP, abordando suas características, aplicações e como escolher a opção correta para cada necessidade industrial.

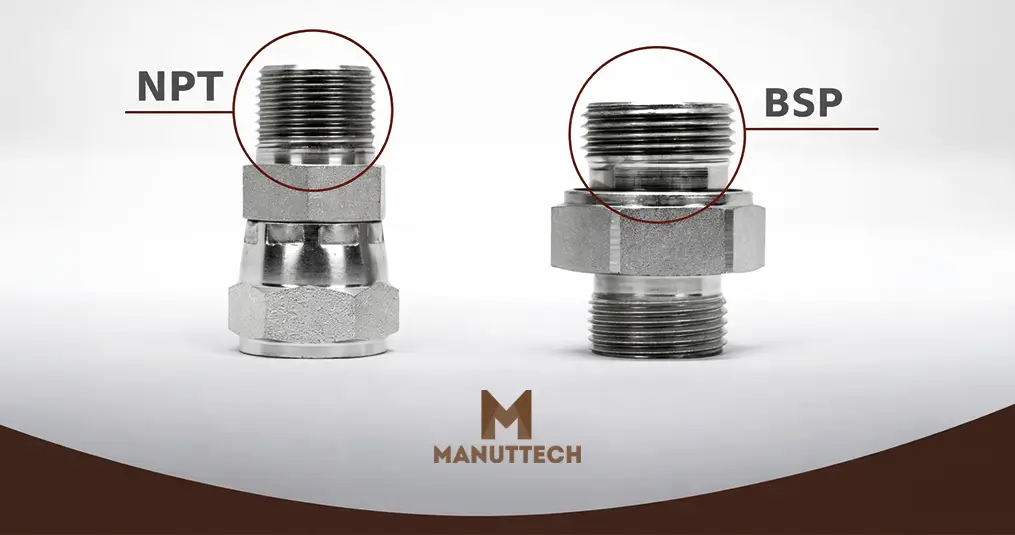

![](https://manuttech.com.br/wp-content/uploads/2024/02/Rosca-NPT-e-BSP.jpeg)
Entendendo as Roscas NPT
As roscas NPT, sigla para National Pipe Thread, são padrões de roscas cônicas utilizadas principalmente na América do Norte. São ideais para conexões onde é necessária uma vedação estanque, como em sistemas pneumáticos, hidráulicos e de gás. A característica distintiva da rosca NPT é seu design cônico, que permite uma melhor selagem através da deformação do material, garantindo uma conexão estanque.
Características Principais
- Perfil Cônico: A inclinação e o diâmetro da rosca mudam ao longo do comprimento, proporcionando uma vedação eficaz.
- Padrão de Medida: Utiliza o sistema imperial de medidas, com o tamanho expresso em polegadas.
- Aplicações: Amplamente usado em sistemas de tubulação que transportam líquidos, gases e vapores sob pressão.
Compreendendo as Roscas BSP
Por outro lado, as roscas BSP (British Standard Pipe) são amplamente utilizadas fora da América do Norte, especialmente em países europeus e da Comunidade Britânica. Existem dois tipos principais de roscas BSP: paralelas (BSPP) e cônicas (BSPT).
Roscas BSPP (Paralelas)
- Perfil: As roscas BSPP têm um perfil paralelo, o que significa que o diâmetro da rosca é constante ao longo de seu comprimento.
- Vedação: A vedação é geralmente alcançada por meio de um anel de vedação ou arruela, não pela interação das roscas.
- Aplicações: Comum em aplicações onde a vedação contra pressão não é realizada pela rosca, como sistemas de água fria e quente.
Roscas BSPT (Cônicas)
- Perfil: Assim como as NPT, as BSPT são cônicas, proporcionando uma vedação eficaz pelo contato metal-metal.
- Aplicações: Utilizadas em aplicações que exigem uma vedação estanque, semelhantes às NPT, mas seguindo o sistema métrico.
Escolhendo Entre NPT e BSP
A escolha entre NPT e BSP depende de vários fatores, incluindo a região de aplicação, requisitos de vedação e padrões industriais específicos do projeto. Em geral, a norma NPT é preferida em ambientes norte-americanos, enquanto a BSP é mais comum em contextos internacionais.
![](https://manuttech.com.br/wp-content/uploads/2024/02/Rosca-BSP-e-NPT-Banner-1-edited.jpeg)
Considerações Importantes
- Compatibilidade: Certifique-se de que a escolha da rosca é compatível com os padrões de equipamentos e acessórios utilizados.
- Vedação: Avalie o tipo de vedação necessária para a aplicação específica, escolhendo entre roscas paralelas ou cônicas conforme a necessidade de vedação estanque.
- Normas e Regulamentos: Considere as normas locais e internacionais aplicáveis ao projeto para garantir a conformidade e segurança.
Tabelas de Rosca NPT
Diâmetro Nominal (DN) | Diâmetro Externo (DE) | Passo (P) | Número de Roscas por Polegada (TPI) |
---|---|---|---|
1/16″ | 0.3125″ | 27 | 27 |
1/8″ | 0.405″ | 27 | 27 |
1/4″ | 0.54″ | 18 | 18 |
3/8″ | 0.675″ | 18 | 18 |
1/2″ | 0.84″ | 14 | 14 |
3/4″ | 1.05″ | 14 | 14 |
1″ | 1.315″ | 11.5 | 11.5 |
1 1/4″ | 1.66″ | 11.5 | 11.5 |
1 1/2″ | 1.9″ | 11.5 | 11.5 |
2″ | 2.375″ | 11.5 | 11.5 |
2 1/2″ | 2.875″ | 8 | 8 |
3″ | 3.5″ | 8 | 8 |
4″ | 4.5″ | 8 | 8 |
Tabelas de Rosca BSP
Diâmetro Nominal (DN) | Diâmetro Externo (DE) | Passo (P) | Número de Roscas por Polegada (TPI) |
---|---|---|---|
1/8″ | 0.383″ | 28 | 28 |
1/4″ | 0.518″ | 19 | 19 |
3/8″ | 0.656″ | 19 | 19 |
1/2″ | 0.825″ | 14 | 14 |
3/4″ | 1.041″ | 14 | 14 |
1″ | 1.315″ | 11 | 11 |
1 1/4″ | 1.66″ | 11 | 11 |
1 1/2″ | 1.9″ | 11 | 11 |
2″ | 2.375″ | 11 | 11 |
2 1/2″ | 2.875″ | 11 | 11 |
3″ | 3.5″ | 11 | 11 |
4″ | 4.5″ | 11 | 11 |
As tabelas de rosca NPT e BSP fornecem informações detalhadas sobre os diferentes tamanhos e especificações das roscas. Incluem diâmetro externo, passo da rosca, ângulo e comprimento de engajamento recomendado para uma vedação eficaz. Essas tabelas são ferramentas indispensáveis para engenheiros e técnicos na seleção correta das roscas para suas aplicações.
Utilizando as Tabelas
Ao consultar as tabelas, é crucial identificar o diâmetro nominal (DN) da tubulação ou conexão, o tipo de rosca (NPT, BSPP ou BSPT) e então verificar as especificações correspondentes na tabela. Isso assegura que a seleção da rosca seja apropriada para a pressão de operação, temperatura e meio transportado pelo sistema de tubulação.
Conclusão
A compreensão das diferenças entre as roscas NPT e BSP, bem como a capacidade de utilizar suas tabelas específicas, é essencial para profissionais da indústria responsáveis pela especificação, projeto e manutenção de sistemas de tubulação. A escolha correta não apenas garante a eficiência e segurança das instalações, mas também evita problemas de compatibilidade e vazamentos, que podem resultar em paradas não planejadas e custos adicionais. Portanto, uma avaliação cuidadosa das necessidades do projeto e a consulta às tabelas de roscas são etapas fundamentais no processo de seleção de conexões de tubulação.
